Panou automatizare de control si transfer Greenfield ATS_11000 pentru generatoare de curent

Panoul de pornire si transfer automat Greenfield ATS_11000 este conceput si realizat pentru a asigura echiparea generatoarelor ca sursa de avarie la caderea retelei principale.

Caracteristici constructive
Panoul monitorizeaza permanent parametri de baza ai retelei electrice principale. Daca acesti parametri (tensiune, frecventa) se deterioreaza si depasesc limitele admisibile atunci panoul comanda in 2-6 secunde pornirea motorului generatorului si transfera consumatorul de pe reteaua electrica principala pe generator. La revenirea retelei electrice principale in parametri panoul transfera consumatorul de pe generator pe retea si apoi da comanda de oprire a motorului generatorului.

Panoul de comanda si transfer automat ofera posibilitatea selectării a doua moduri de lucru: AUTOMAT-MANUAL.
Tabloul electric permite distribuirea tensiunii generate catre reteaua consumatorului.

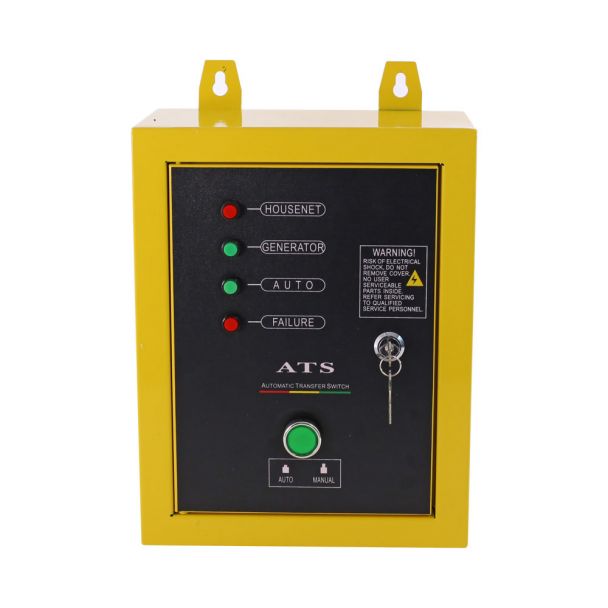

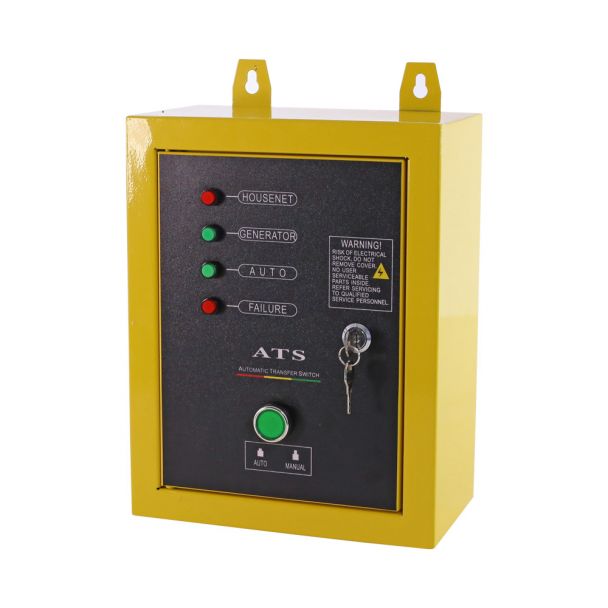

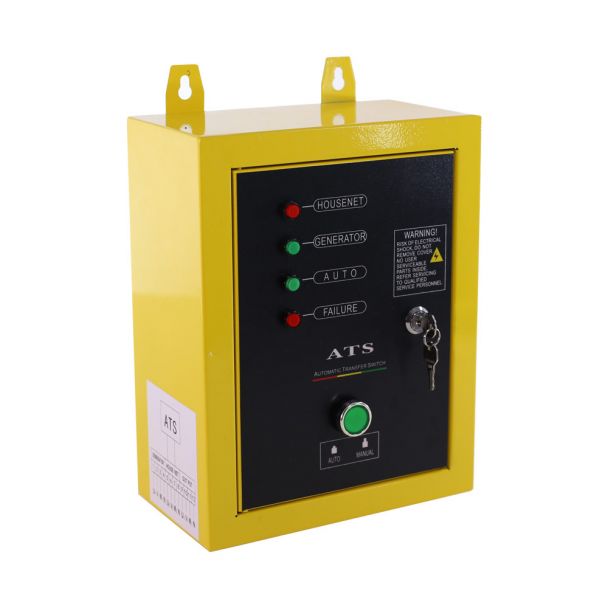

â‘  HOUSE NET - bec de culoare roșie - este aprins cand sarcina este cuplata pe reteaua electrica principala

â‘¡ GENERATOR - bec de culoare verde - este aprins cand sarcina este cuplata pe generator

â‘¢ AUTO - bec de culoare verde- este aprins cand modul Automat este selectat

â‘£ FAILURE - bec de culoare rosie- este aprins cand motorul generatorului a avut trei incercari de pornire ratate.

Dimensiune neta lungime (mm) 320
Dimensiune neta latime (mm) 260
Dimensiune neta inaltime (mm) 160
Dimensiune bruta lungime (mm) 400
Dimensiune bruta latime (mm) 330
Dimensiune bruta inaltime (mm) 220
Greutate neta (kg) 5.5
Greutate bruta (kg) 6
